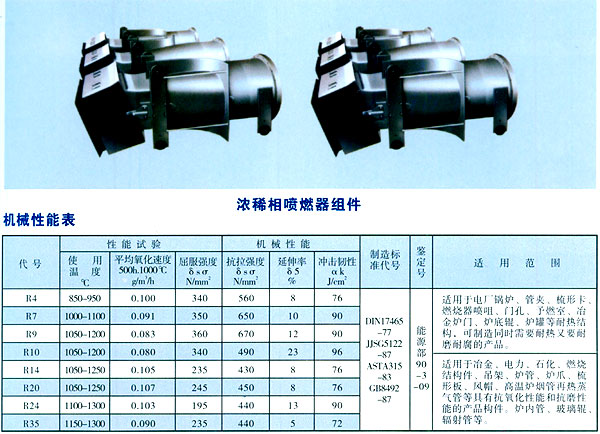

工作原理　　钢的抗氧性是指在高温下具有对气体介质的氧化腐蚀稳定性，它是保证工件在高温下能够持久工作的重要条件，现今提高钢的高温抗氧化的基本方法是合金化、钢中添加足够数量的铬、硅、锰等合金元素，使钢在高温氧化气氛下表面能生成一层稳定致密的Cr203/Si02和AL203的氧化膜。这些氧化膜能牢固地附着金属的表面，从而能有效地保护金属免受高温气体的氧化及介质的腐蚀作用。铬是提高钢的高温抗氧化的主要元素，工件使用温度愈高，应相应增加钢中含铬量。随着钢中含铬量增加，氧化铬膜的稳定提高，膜的厚度与致密也增加。试验表明，工件工作温度600—659℃需含5%Cr，工作温度800℃需含12%Cr，工作温度950℃需含12%Cr，工作温度1100℃需含28%Cr。为了进一步增加材料的抗氧化性能，在材料中添加一定数量的镍(Ni)、钨(W)、钴(Co)及稀土以提高铬原子的扩散能力和扩大奥氏体组织，提高钢的耐热性和热强性。　　优点：　　北方交通大学与我公司共同研制，经能源部产初(90—3—09)签定的，可替代美国HK-40的新型耐高温材料NR9、NR，与其它材料相比具有如下优点：　　1、在同种条件下，此材料具有耐高温、耐腐蚀、抗氧化，并且有足够的高温强度，同时适应机械加工要求。　　2、在同样工况条件下，新型材料比其他材料寿命提高6—8倍，保证电厂设备两个修期以上。　　3、新型材料制造工艺简便，成型后外形几何尺寸保证符合图纸技术要求。　　4、新型材料在高温区使用不变形、强度高、耐磨和耐腐蚀性能好。　　5、比美国HK-40材料制造成本低。　　适用范围：　　新型耐热材料R14、R12、R9、R7等广泛应用于火电厂锅炉喷嘴、予燃室、扩口、梳形板、管夹管套等;冶金炉门、炉筐、炉底辊;玻璃辊、辐射管热处理炉料筐、炉罐等耐热材料产品。　　新工艺　　特殊工况喷燃器钝体加焊陶瓷片。
